適用范圍

SW7710LED道路燈在長期的風吹日曬后， SW7710強光長壽高效LED節能路燈的迎風面積小 LED節能路燈不會老化發黃，SW7710采用60W/80W/100W的節能環保型LED作為光源，使用...

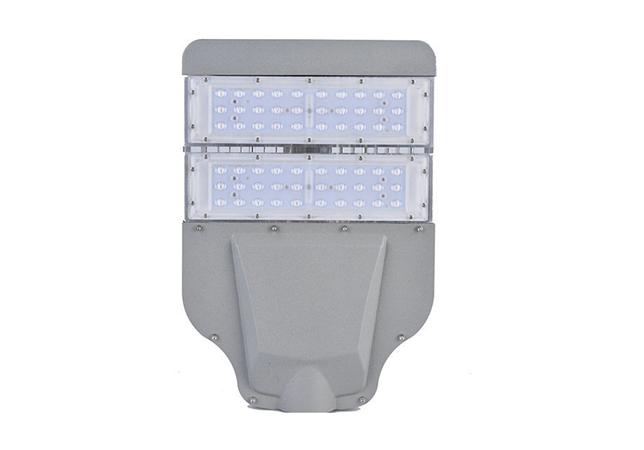

產品介紹

 SW7710 LED道路燈適用于電力、鐵路、冶金、礦山、煤炭、港口、市政等行業各類廠區、場站和大型設施、場館及鐵路、橋涵等作道路照明使用。

一、技術參數

額定電壓：AC220V,50Hz

光源:LED(100W/80W/60W)

光通量：12000lm/9600lm/7200lm

安裝高度：4-8m

安裝間距：15-25m

防護等級:IP65

防腐等級：WF2

引入電纜：φ8-14mm

外形尺寸：475*336*83mm

重量：4.6Kg

 SW7710

二、性能特點

1、采用高光效LED，壽命長達10萬小時以上。

2、SW7710整體迎風面積小，穩固性高，有效降低了風阻，減輕燈桿的負擔，更加安全可靠。

3、透鏡材料選用進口光學極PC材料，保證燈具透鏡在長期的風吹日曬后，不會老化發黃，造成燈具亮度降低。

4、散熱器采用優質鋁材料擠壓成型，極大的增加了散熱面積。

注：顏色可根據用戶實際需求定制

二、使用方法:

1、接線：擰開SW7710的電氣箱后蓋內六角圓柱頭螺釘，擰松引入線入口的葛蘭接頭，用線芯為2.5mm2且符合60245IEC57標準要求橡皮電纜，外皮防腐蝕、耐高溫，將三芯電纜穿入葛蘭接頭，接在燈殼內的接線端子上，黃綠線接地（接地柱旁有保護接地標志），試燈；

2、固定燈具：根據SW7710安裝尺寸圖，擰松燈具安裝接頭上的五個內六角圓柱頭螺釘，將燈桿套入燈體的安裝接頭，同時與燈桿的三芯電纜穿入葛蘭接頭，鎖緊五個內六角圓柱頭螺釘。

3、更換光源模組：在更換尚為SW7710 LED節能路燈的光源模組時要切斷電源，松開光源模組背后與燈體橫梁的內六角圓柱頭螺釘，從背后將光源模組取出，擰開電氣箱連接光源模組的防水接頭。將更換的光源模組防水接頭擰緊，放入對應位置擰緊背后的內六角圓柱頭螺釘。
